閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。對于專用汽車，尤其是罐類專用汽車?yán)鐬⑺嚕凸捃?，吸污車吸糞車，清洗吸污車等車型來說，，車上上的閥門眾多。閥門有很多不同的類型，每種類型都有其獨特的功能。閥門的型號應依據國標編號要求。若是企業標準，應注明型號的相關說明。

閥門型號編制方法



國家標準化管理委員會日前發布了《閥門型號編制方法》；由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。



閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的閥門型號表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

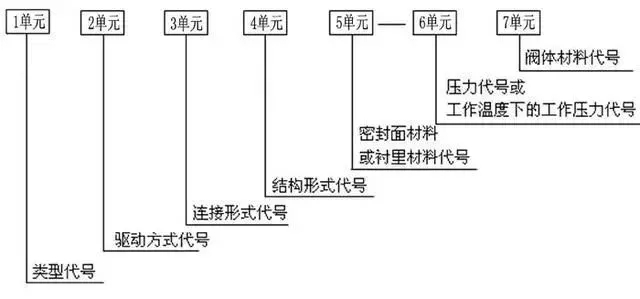

閥門型號表示方法





當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜；閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要；目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。





1

一單元：閥門類型代號





類型

安全閥

蝶閥

隔膜閥

止回閥 底閥

截止閥

節流閥

排污閥

球閥

疏水閥

柱塞閥

旋塞閥

減壓閥

閘閥

代號

A

D

G

H

J

L

P

Q

S

U

X

Y

Z

當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。



第二功能作用名稱	代號	第二功能作用名稱	代號
保溫型	B	排渣型	P
低溫型	Da	快速型	Q
防火型	F	（閥桿密封）波紋管型	W
緩閉型	H	—	—
a 低溫型指允許使用溫度低于-46℃以下的閥門。



2

二單元：傳動方式



傳動 方式	電磁動	電磁-液動	電-液動	蝸輪	正齒輪	傘齒輪	氣動	液動	氣-液動	電動	手柄 手輪
代號	0	1	2	3	4	5	6	7	8	9	無代號

安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；

對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；

防爆電動裝置的閥門用9B表示。



3

三單元：連接型式





連接方式	內螺紋	外螺紋	兩不同連接	法蘭	焊接	對夾	卡箍	卡套
代號	1	2	3	4	6	7	8	9





4

四單元：結構型式





閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。

閘閥結構形式代號：



結構形式				代號
閥桿升降式 （明桿）	楔式閘板	彈 性 閘 板		0
		剛性閘板	單 閘 板	1
			雙 閘 板	2
	平行式閘板		單 閘 板	3
			雙 閘 板	4
閥桿非升降式 （暗桿）	楔式閘板		單 閘 板	5
			雙 閘 板	6
	平行式閘板		單 閘 板	7
			雙 閘 板	8

截止閥、節流閥和柱塞閥結構形式代號：



結構形式		代號	結構形式		代號
閥瓣非平衡式	直通流道	1	閥瓣平衡式	直通流道	6
	Z形流道	2		角式流道	7
	三通流道	3		—	—
	角式流道	4		—	—
	直流流道	5		—	—

球閥結構形式代號：



結構形式		代號	結構形式		代號
浮 動 球	直通流道	1	固 定 球	直通流道	7
	Y形三通流道	2		四通流道	6
	L形三通流道	4		T形三通流道	8
	T形三通流道	5		L形三通流道	9
	—	—		半球直通	0

蝶閥結構形式代號：



結構形式		代號	結構形式		代號
密 封 型	單 偏 心	0	非密封型	單 偏 心	5
	中心垂直板	1		中心垂直板	6
	雙 偏 心	2		雙 偏 心	7
	三 偏 心	3		三 偏 心	8
	連桿機構	4		連桿機構	9

隔膜閥結構形式代號：



結構形式	代號	結構形式	代號
屋脊流道	1	直通流道	6
直流流道	5	Y形角式流道	8

旋塞閥結構形式代號：



結構形式		代號	結構形式		代號
填料密封	直通流道	3	油 密 封	直通流道	7
	T形三通流道	4		T形三通流道	8
	四通流道	5		—	—

止回閥結構形式代號：



結構形式		代號	結構形式		代號
升降式閥瓣	直通流道	1	旋啟式閥瓣	單瓣結構	4
	立式結構	2		多瓣結構	5
	角式流道	3		雙瓣結構	6
—	—	—	蝶形止回式		7

安全閥結構形式代號：



結構形式		代號	結構形式		代號
彈簧載荷彈簧密封結構	帶散熱片全啟式	0	彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構	微啟式、雙聯閥	3
	微啟式	1		微啟式	7
	全啟式	2		全啟式	8
	帶扳手全啟式	4		—	—
杠桿式	單杠桿	2	帶控制機構全啟式		6
	雙杠桿	4	脈 沖 式		9

減壓閥結構形式代號：



結構形式	代號	結構形式	代號
薄 膜 式	1	波紋管式	4
彈簧薄膜式	2	杠 桿 式	5
活 塞 式	3	—	—

蒸汽疏水閥結構形式代號：



結構形式	代號	結構形式	代號
浮球式	1	蒸汽壓力式或膜盒式	6
浮桶式	3	雙金屬片式	7
液體或固體膨脹式	4	脈沖式	8
鐘形浮子式	5	圓盤熱動力式	9

排污閥結構形式代號：



結構形式		代號	結構形式		代號
液面連接排放	截止型直通式	1	液底間斷排放	截止型直流式	5
	截止型角式	2		截止型直通式	6
	—	—		截止型角式	7
	—	—		浮動閘板型直通式	8





5

五單元：密封副材料







當密封副的密封面材料不同時，以硬度低的材料代號表示。




6

六單元：公稱壓力





數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍





7

七單元：閥體材料





閥體 材料	鈦及 鈦合金	碳鋼	Cr13系 不銹鋼	鉻鉬鋼	環保 新課堂 環保人 自己的 平臺
代號	A	C	H	I
閥體 材料	可鍛鑄鐵	鋁合金	18-8系 不銹鋼	球墨鑄鐵
代號	K	L	P	Q
閥體 材料	Mo2Ti系 不銹鋼	塑料	銅及 銅合金	鉻鉬釩鋼	灰鑄鐵
代號	R	S	T	V	Z

灰鑄鐵底壓閥和鋼制中壓省略此項

舉例：Z543H-16C 傘齒輪傳動法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼。







閥門的命名說明





閥門的名稱按傳動方式、連接形式、結構形式、襯里材料和類型命名。但下面內容在命名中均予省略：

(1) 連接形式中：“法蘭”。

(2) 結構形式中：


a：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”；


b：截止閥和節流閥的“直通式”；


c：球閥的“浮動”和“直通式”；


d：蝶閥的“垂直板式”；


e：隔膜閥的“屋脊式”；


f：旋塞閥的“填料”和“直通式”；


g：止回閥的“直通式”和“單瓣式”；


h：安全閥的“不封閉”。


(3) 閥座密封面材料中的材料名稱。
